O impacto da nova NR 18 no uso de andaimes e plataformas de trabalho
Visto que a Segurança do Trabalho é um tema comum em qualquer obra em andamento no Brasil, e claro seu principal objetivo é garantir a proteção dos trabalhadores da construção no dia a dia de trabalho, a ULMA preparou este material, que visa salientar as principais mudanças da nova NR18 e os seus impactos na aplicação de andaimes e plataformas de trabalho nas obras. Vale lembrar que a norma sofreu ainda outras alterações relacionadas gestão de segurança, identificação de perigos e riscos, gruas, conteiners marítimos, atividades de escavação, tubulões e banheiros químicos, entre outros, quais não detalharemos neste conteúdo.
1. PGR – Programa de Gestão de Riscos
É obrigação das construtoras a implementação de um PGR (Programa de Gestão de Riscos) para cada canteiro de obra, por profissional legalmente habilitado, em lugar ao PCMAT e PPRA, não sendo obrigação de seus fornecedores contratados. Os fornecedores contratados devem apenas informar os riscos de suas atividades e a construtora deve contemplar tais riscos no PGR.
No caso de obras com menos de 7m de altura e menos de 10 trabalhadores, o PGR pode ser elaborado por profissional qualificado em segurança e saúde do trabalho e não necessariamente por profissional legalmente habilitado.
2. Bandejas de Proteção
As bandejas de proteção deixam de ser obrigatórias, ficando a cargo do profissional legalmente habilitado a definir a proteção contra queda de altura ideal para cada obra.
3. Plataforma Elevatória Móvel de Trabalho (PEMT)
Em substituição a antiga PTA (Plataforma de Trabalho em Altura), se torna mais abrangente e alinhadas a norma técnica na nacional vigente NBR 16776.
4. Capacitação: carga horária, periodicidade e conteúdo programático
Definiu uma carga mínima obrigatória de treinamento teórico e prático para cada atividade. No caso de andaimes, que se enquadra no perfil PEMT (Plataforma Elevatória Móvel de Trabalho) que exige um treinamento mínimo de 4 horas.
5. Andaime e Plataforma de Trabalho
18.12.1 Os andaimes devem atender aos seguintes requisitos:
a) ser projetados por profissionais legalmente habilitados, de acordo com as normas técnicas nacionais vigentes;
b) ser fabricados por empresas regularmente inscritas no respectivo conselho de classe;
c) ser acompanhados de manuais de instrução, em língua portuguesa, fornecidos pelos fabricantes, importador ou locador;
d) possuir sistema de proteção contra quedas em todo o perímetro, conforme item 18.9.4.1 ou 18.9.4.2 desta NR, com exceção do lado da face de trabalho;
e) possuir sistema de acesso ao andaime e aos postos de trabalho, de maneira segura, quando superiores a 0,4 m (quarenta centímetros) de altura.
18.12.4 Os andaimes devem possuir registro formal de liberação de uso assinado por profissional qualificado em segurança do trabalho ou pelo responsável pela frente de trabalho ou da obra.
18.12.5 A superfície de trabalho do andaime deve ser resistente, ter forração completa, ser antiderrapante, nivelada e possuir travamento que não permita seu deslocamento ou desencaixe.
18.12.2 A montagem de andaimes deve ser executada conforme projeto elaborado por profissional legalmente habilitado.
18.12.2.1 No caso de andaime simplesmente apoiado construído em torre única com altura inferior a 4 (quatro) vezes a menor dimensão da base de apoio, fica dispensado o projeto de montagem, devendo, nesse caso, ser montado de acordo com o manual de instrução.
18.12.2.2 Quando da utilização de andaime simplesmente apoiado com a interligação de pisos de trabalho, independentemente da altura, deve ser elaborado projeto de montagem por profissional legalmente habilitado.
18.12.6 A atividade de montagem e desmontagem de andaimes deve ser realizada:
a) por trabalhadores capacitados que recebam treinamento específico para o tipo de andaime utilizado;
b) com uso de SPIQ;
c) com ferramentas com amarração que impeçam sua queda acidental;
d) com isolamento e sinalização da área.
18.12.7 O andaime tubular deve possuir montantes e painéis fixados com travamento contra o desencaixe acidental.
18.12.8 Em relação ao andaime e à plataforma de trabalho, é proibido:
a) utilizar andaime construído com estrutura de madeira, exceto quando da impossibilidade técnica de utilização de andaimes metálicos;
b) retirar ou anular qualquer dispositivo de segurança do andaime;
c) utilizar escadas e outros meios, sobre o piso de trabalho do andaime, para atingir lugares mais altos.
18.12.9 O ponto de instalação de qualquer aparelho de içar materiais no andaime deve ser escolhido de modo a não comprometer a sua estabilidade e a segurança do trabalhador.
18.12.10 A manutenção do andaime deve ser feita por trabalhador capacitado, sob supervisão e responsabilidade técnica de profissional legalmente habilitado obedecendo às especificações técnicas do fabricante.
Andaime simplesmente apoiado
18.12.13 O andaime simplesmente apoiado deve:
a) ser apoiado em sapatas sobre base rígida e nivelada capazes de resistir aos esforços solicitantes e às cargas transmitidas, com ajustes que permitam o nivelamento;
b) ser fixado, quando necessário, à estrutura da construção ou edificação, por meio de amarração, de modo a resistir aos esforços a que estará sujeito.
18.12.11 É proibido trabalhar em plataforma de trabalho sobre cavaletes que possuam altura superior a 1,5 m (um metro e cinquenta centímetros) e largura inferior a 0,9 m (noventa centímetros).
18.12.14 O acesso ao andaime simplesmente apoiado, cujo piso de trabalho esteja situado a mais de 1 m (um metro) de altura, deve ser feito por meio de escadas, observando-se ao menos uma das seguintes alternativas:
a) utilizar escada de mão, incorporada ou acoplada aos painéis, com largura mínima de 0,4 m (quarenta centímetros) e distância uniforme entre os degraus compreendida entre 0,25 m (vinte e cinco centímetros) e 0,3 m (trinta centímetros);
b) utilizar escada para uso coletivo, incorporada interna ou externamente ao andaime, com largura mínima de 0,6 m (sessenta centímetros), corrimão e degraus antiderrapantes.
18.12.3 As torres de andaimes, quando não estaiadas ou não fixadas à estrutura, não podem exceder, em altura, 4 (quatro) vezes a menor dimensão da base de apoio.

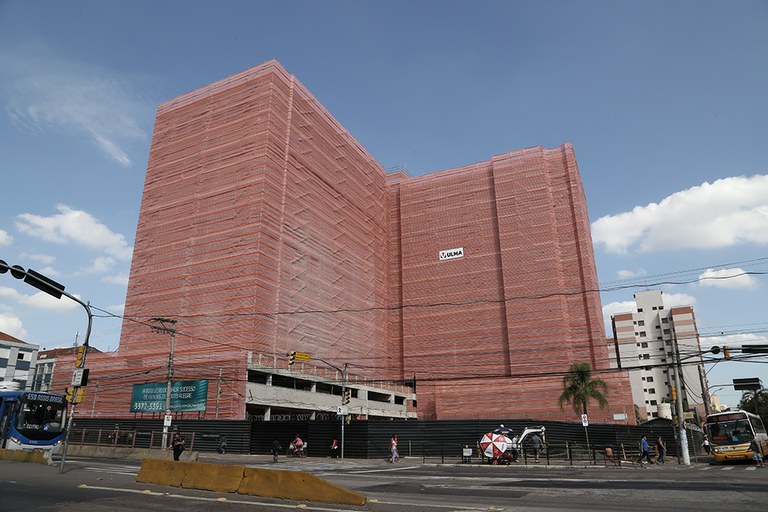

18.12.15 O andaime simplesmente apoiado, quando montado nas fachadas das edificações, deve ser externamente revestido por tela, de modo a impedir a projeção e queda de materiais.
18.12.15.1 O entelamento deve ser feito desde a primeira plataforma de trabalho até 2 m (dois metros) acima da última.
18.12.16 O andaime simplesmente apoiado, quando utilizado com rodízios, deve:
a) ser apoiado sobre superfície capaz de resistir aos esforços solicitantes e às cargas transmitidas;
b) ser utilizado somente sobre superfície horizontal plana, que permita a sua segura movimentação;
c) possuir travas, de modo a evitar deslocamentos acidentais.
18.12.17 É proibido o deslocamento das estruturas do andaime com trabalhadores sobre os mesmos.
Andaime suspenso
18.12.18 Os sistemas de fixação e sustentação e as estruturas de apoio dos andaimes suspensos devem suportar, pelo menos, 3 (três) vezes os esforços solicitantes e ser precedidos de projeto elaborado por profissional legalmente habilitado.
18.12.20 É proibida a utilização do andaime suspenso com enrolamento de cabo no seu corpo.
18.12.21 O andaime suspenso deve:
a) possuir placa de identificação;
b) ter garantida a estabilidade durante todo o período de sua utilização, através de procedimentos operacionais e de dispositivos ou equipamentos específicos para tal fim;
c) possuir, no mínimo, quatro pontos de sustentação independentes;
d) dispor de ponto de ancoragem do SPIQ independente do ponto de ancoragem do andaime;
e) dispor de sistemas de fixação, sustentação e estruturas de apoio, precedidos de projeto elaborado por profissional legalmente habilitado;
f) ter largura útil da plataforma de trabalho de, no mínimo, 0,65 m (sessenta e cinco centímetros).
18.12.21.1 A placa de identificação do andaime suspenso deve ser fixada em local de fácil visualização e conter a identificação do fabricante e a capacidade de carga em peso e número de ocupantes.
18.12.19 A sustentação de andaimes suspensos em platibanda ou beiral de edificação deve ser precedida de laudo de verificação estrutural sob responsabilidade de profissional legalmente habilitado.
18.12.22 O sistema de contrapeso, quando utilizado como forma de fixação da estrutura de sustentação do andaime suspenso, deve:
a) ser invariável quanto à forma e ao peso especificados no projeto;
b) possuir peso conhecido e marcado de forma indelével em cada peça;
c) ser fixado à estrutura de sustentação do andaime;
d) possuir contraventamentos que impeçam seu deslocamento horizontal.
18.12.23 O sistema de suspensão do andaime deve:
a) ser feito por cabos de aço;
b) garantir o seu nivelamento;
c) ser verificado diariamente pelos usuários e pelo responsável pela obra, antes de iniciarem seus trabalhos.
18.12.23.1 Os usuários e o responsável pela verificação devem receber treinamento e os procedimentos para a rotina de verificação diária.
18.12.24 Em relação ao andaime suspenso, é proibido:
a) utilizar trechos em balanço;
b) interligar suas estruturas;
c) utilizá-lo para transporte de pessoas ou materiais que não estejam vinculados aos serviços em execução.
18.12.25 Os guinchos de cabo passante para acionamento manual devem:
a) ter dispositivo que impeça o retrocesso do sistema de movimentação;
b) ser acionados por meio de manivela ou outro dispositivo, na descida e subida do andaime.
18.12.26 O andaime suspenso com acionamento manual deve possuir piso de trabalho com comprimento máximo de 8 m (oito metros).
18.12.27 Quando utilizado apenas um guincho de sustentação por armação, é obrigatório o uso de um cabo de aço de segurança adicional, ligado a um dispositivo de bloqueio mecânico automático, observando-se a sobrecarga indicada pelo fabricante do equipamento.
18.12.33 Os requisitos de segurança e as medidas de prevenção, bem como os meios para a sua verificação, para as plataformas elevatórias móveis de trabalho destinadas ao posicionamento de pessoas, juntamente com as suas ferramentas e materiais necessários nos locais de trabalho, devem atender às normas técnicas nacionais vigentes.
No item 5 acima, listamos apenas os itens modificados na nova NR 18, para informações detalhadas, consultar a norma completa.
A ULMA é referência mundial no fornecimento de andaimes de acesso nas obras de todo mundo, com seu sistema de Andaime Multidirecional BRIO, versátil e que permite criar todo di tipo de andaime de acesso, andaime fachadeiro, escadas, passarelas, entre outras soluções em obra com total segurança.
As informações contidas neste documento são apenas de carácter informativo. Cada empresa e profissional deve consultar as referidas normas técnicas para elaboração de seus planos relacionados à segurança do trabalho.
