Descrição
Trata-se de um falso túnel de olho único (115 m de comprimento) na variante EN-101 Ponte da Barca - Arcos de Valdévez, en Portugal.
Solução ULMA
Foram utilizadas fôrmas ENKOFORM H-120 e ENKOFORM V-100 em trechos de 12 m, exceto na primeira e última concretagem, que foi de 9,5 m.
O falso túnel foi executado em 2 fases de concretagem: laterais e cúpula.
A zona das laterais foi solucionada com a fôrma ENKOFORM V-100, formada por riostras metálicas e vigas. A forma das laterais se obteve com riostras curvas, enquanto a pressão de concreto foi suportada por barras roscadas DW15. A riostra exterior se acopla ao concreto e inclui um nível de plataformas de trabalho para trabalhos auxiliares de concretagem. A riostra interior também se acopla ao concreto da contra cúpula e mantém sua rigidez com tensores. Panos interiores e exteriores incluem níveis de plataformas de trabalho. O movimento de ambos se realiza com grua, através de ganchos de içamento.

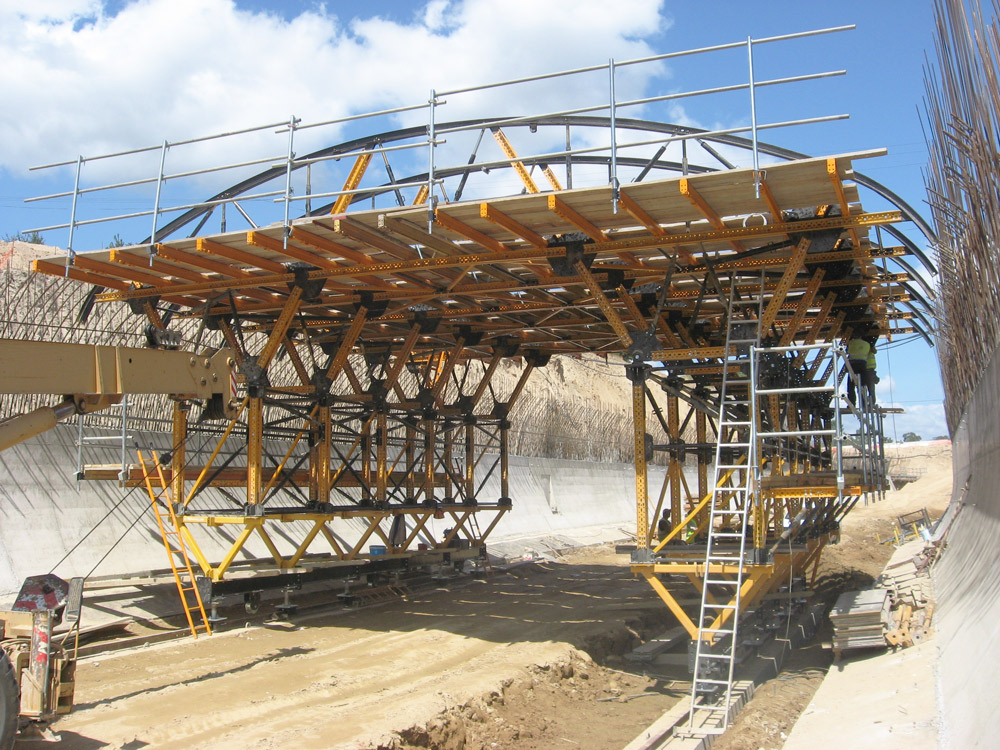

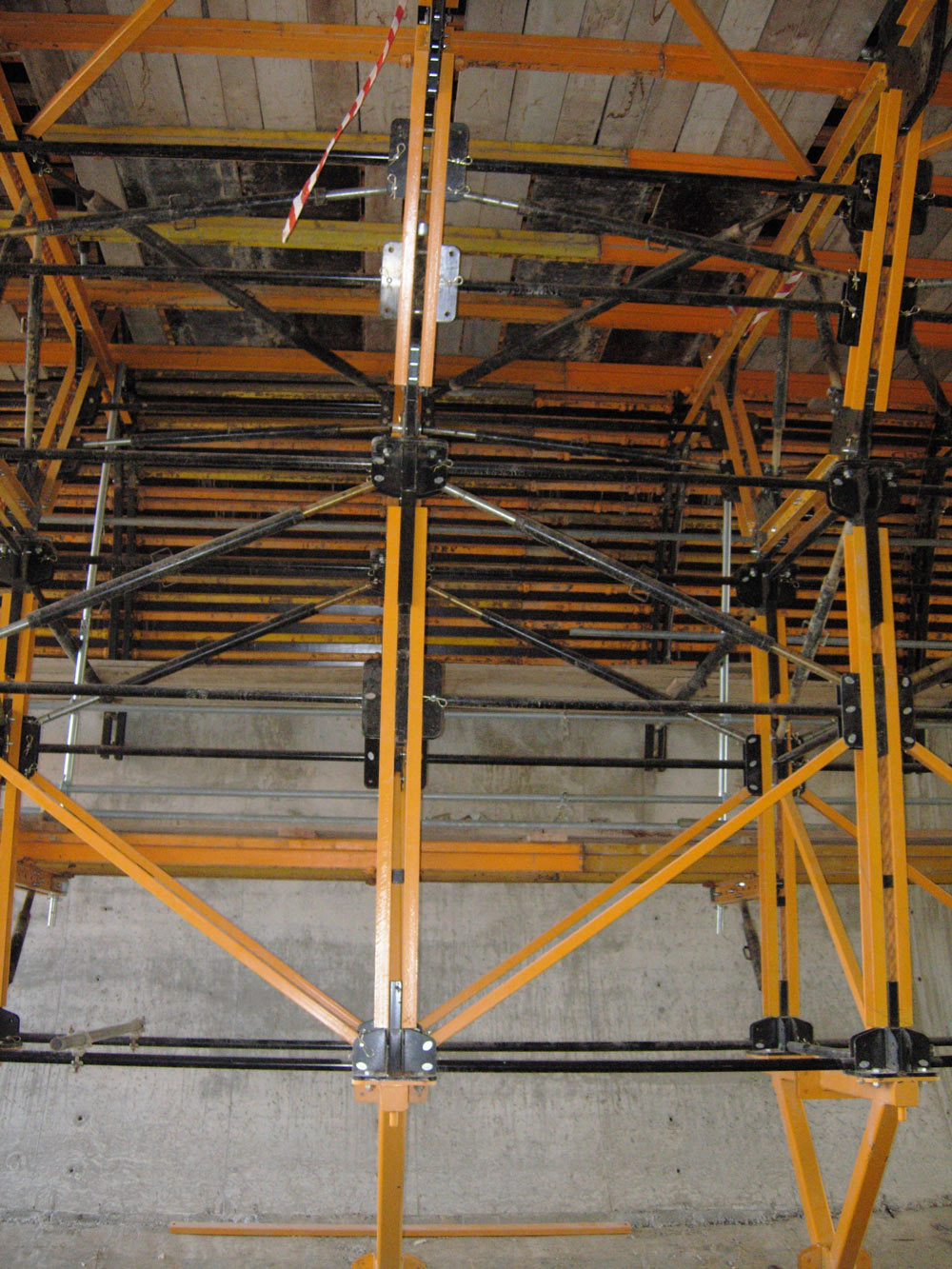

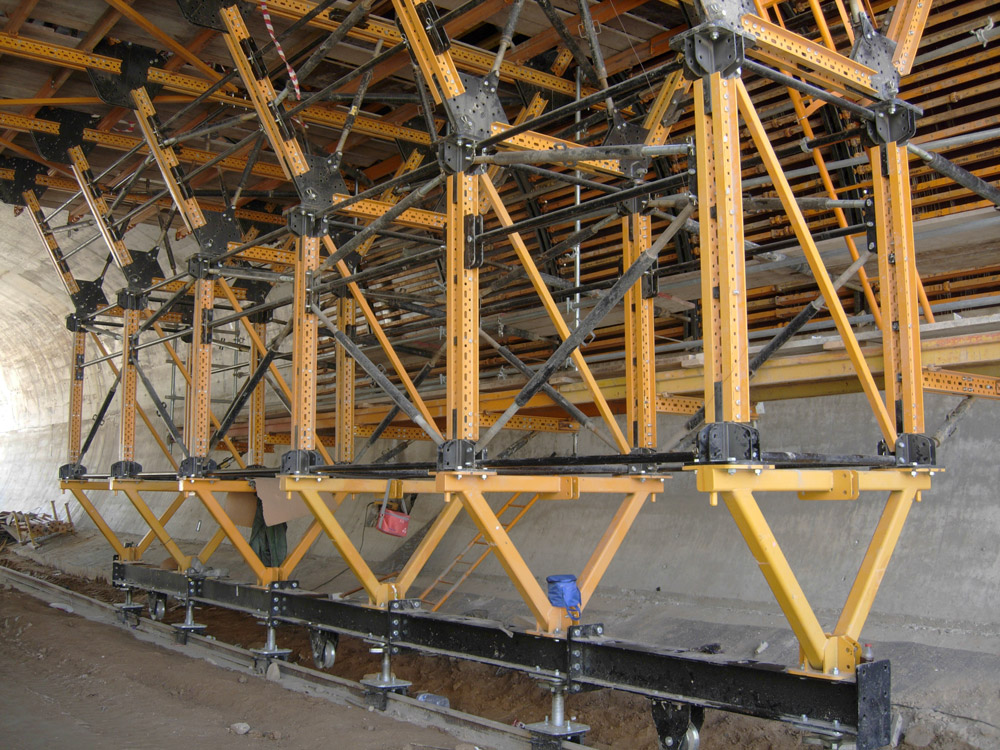

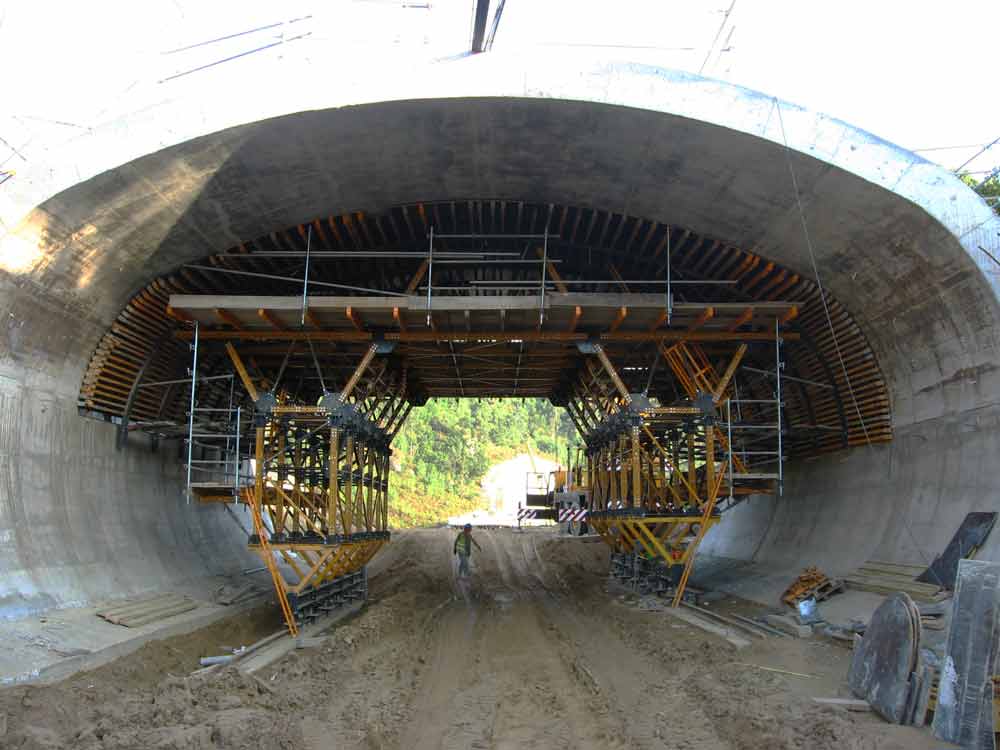

Para realizar a cúpula do falso túnel, a fôrma interior se apoia sobre um carro porta-fôrma, movimentado por trilhos. O carro é uma estrutura de Riostras MK, com plataformas de trabalho a vários níveis, com guarda corpos de 1,5 m e acessórios seguros.

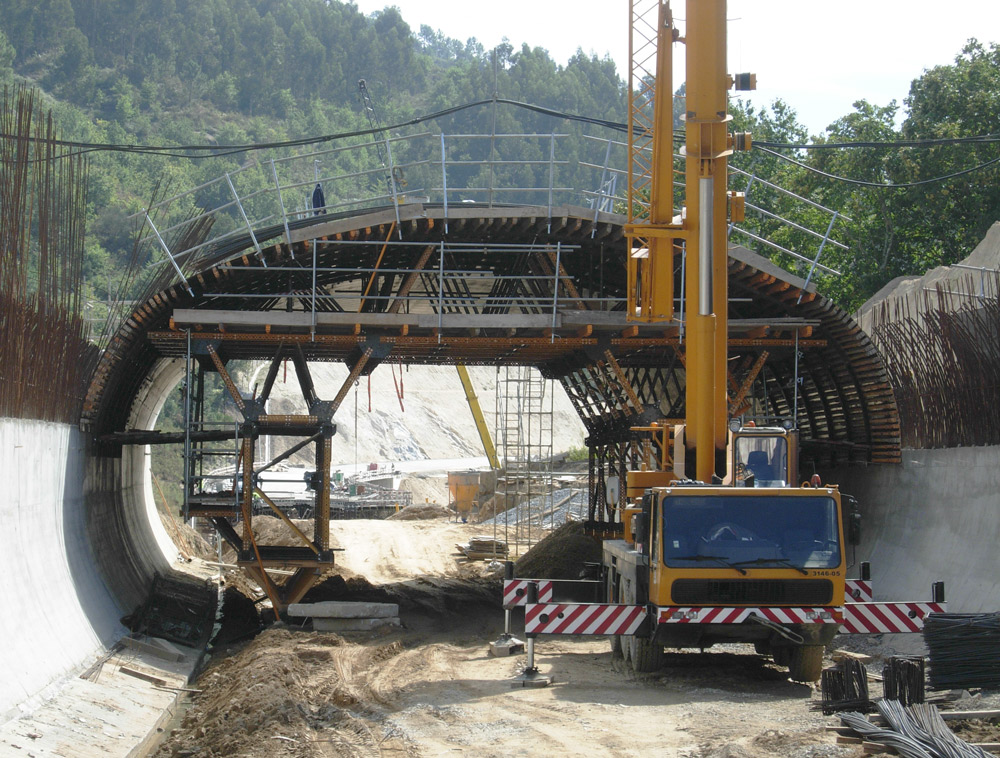

Nas áreas da cúpula que requerem fôrma a duas faces, se utiliza uma fôrma exterior com grua, que se unirá a uma plataforma de trabalho formada por Consoles ORMA, para alinhar o pano exterior.
